Intercomparación y caracterización instrumental

La intercomparación de las medidas de los instrumentos de la red COCCON-España sirve principalmente para caracterizar el rendimiento relativo de los instrumentos e identificar sus defectos individuales. XAIR es el parámetro estándar utilizado por la comunidad COCCON para la verificación global de las medidas y de las inversiones, así como para evaluar el comportamiento de los instrumentos y detectar posibles derivas temporales. La siguiente figura muestra los diagramas de caja de XAIR para las medidas simultáneas de KIT e IZO, incluyendo todos los instrumentos de la red COCCON-España.

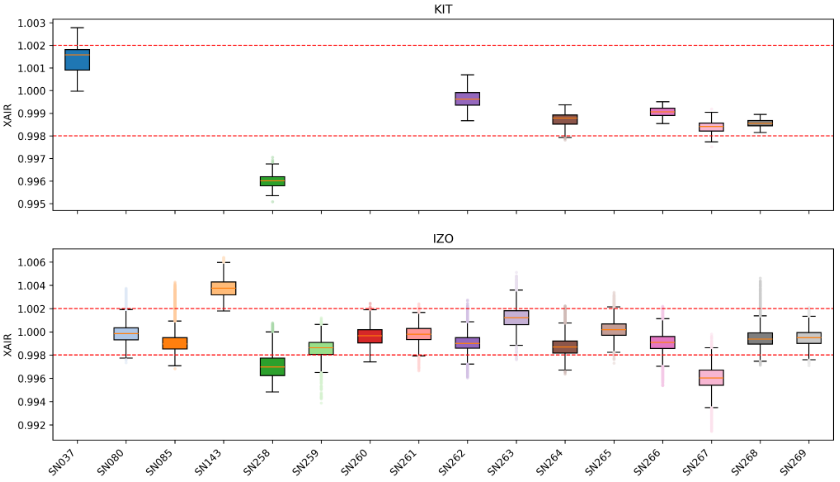

Figura: Diagramas de caja (boxplots) de XAIR calculados a partir de las medidas simultáneas EM27/SUN de COCCON-España en Karlsruhe (KIT, Alemania) e IZO (Tenerife, España). Las líneas rojas discontinuas representan el criterio de calidad de COCCON para los valores de XAIR y su variabilidad (0,2 %).

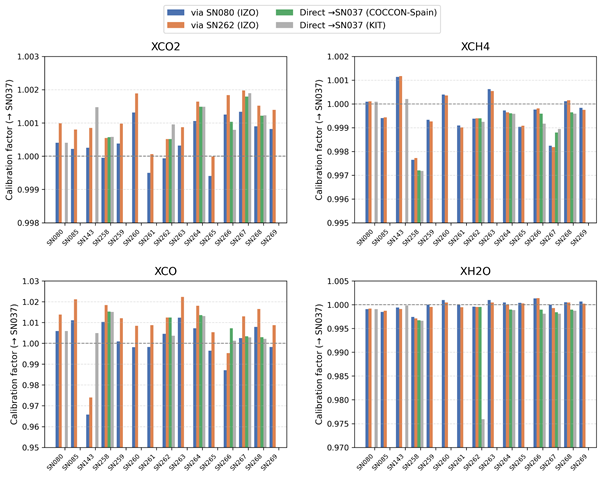

Factores de calibración de cada instrumento de COCCON-Spain referidos al estándar global de COCCON SN037 para los cuatro productos estándar (XCO₂, XCH₄, XCO y XH₂O), obtenidos mediante cuatro vías: a través del SN080 (azul), a través del SN262 (naranja), mediante la calibración directa en KIT utilizando el algoritmo de recuperación (retrieval) de COCCON-Spain (verde) y los factores originalmente proporcionados por KIT a partir de su propio algoritmo de recuperación (gris). Los factores obtenidos a través del SN080 y del SN262 se derivan del conjunto de datos de medidas simultáneas (side-by-side) realizadas en IZO; los dos factores de calibración directa de KIT solo están disponibles para el subconjunto de instrumentos que fueron medidos en KIT.
